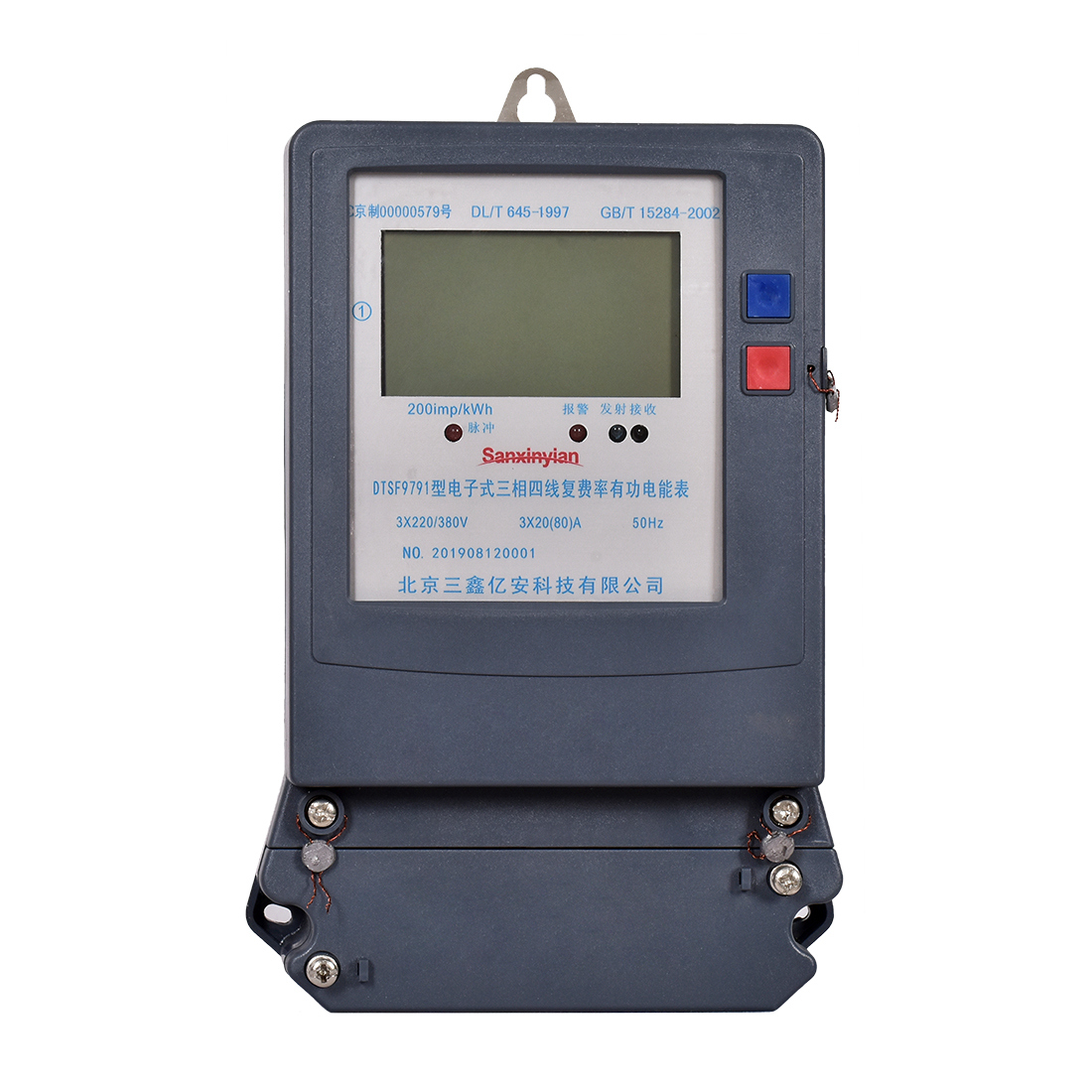

电子式三相四线复费率电能表DT(S)SF9791

2019-2-16 14:13:42


1.概述

DT(S)SF9791电子式三相四线复费率电能表(预付费电表)是采用先进的电能计量芯片,与成熟的多费率技术相结合设计而成,应用数字采样处理技术及SMT工艺,根据居民实际用电状况所设计、制造,具有先进水平的电能仪表。

该表实现分时计量,设定日自动转存数据,手持终端或PC机编程及抄表,LCD显示等功能。该表可进行4种费率、10个时段、4个时区及12位表号等设置,并具有电能测试脉冲输出和最大需量功能。

该表性能指标符合GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T 15284-2002《多费率电能表特殊要求》和通信规约符合DL/T645–1997《多功能电能表通信规约》的要求。

2.工作原理

2.1 电能计量单元工作原理

本仪表电能计量单元的核心是ADE7755芯片。被计量的每一相电能的电流通过互感器采样得到电压信号,再通过ADE7755芯片内部的差放电路将电压信号放大,放大的信号经过A/D转换成与其成比例的数字信号,再经过高通滤波去除信号中的直流分量后进入数字乘法器的一个输入端。被计量的电能电压信号经过电阻分压取样,通过ADE7755芯片内部的差放电路将信号放大,再经过A/D转换成与其成比例的数字信号,进入数字乘法器的另一个输入端与电流通道的信号进行乘法运算,完成被计量电能的瞬时功率测量。每相输出瞬时功率通过数字低通滤波器,进行积分处理,然后进行绝对值累加后进入"数字/频率"转换器,经过分频电路输出的脉冲经过隔离后送入CPU单元进行处理。

2.2 CPU单元工作原理

电能计量单元输出的高频脉冲通过光电耦合器,一路作为无源脉冲输出用于出厂检验和用户对电能表进行校验;另一路送到CPU芯片进行数据处理。CPU在系统(电能表程序)指令下,根据数据存储器中的记忆及仪表常数计算出有功的电量值,再转存到内部存储器中,存储的数据既可以通过液晶LCD显示,又可以通过红外和RS485两种通迅方式输出。

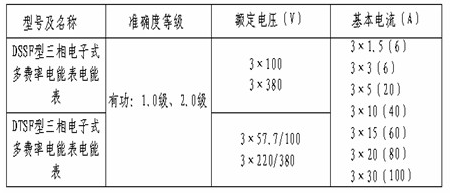

3.型号和规格



11月历史电量


*


D12A

20



12月历史电量


*


D12B

20

4.主要技术参数

4.1 基本误差见下表:

       带平衡负载百分数误差限



带不平衡负载百分数误差限:有功1.0级表为±2.0%。

4.2 起动电流

    经电流互感器接入:有功1.0级表为0.002Ib。

    直接接入:有功1.0级表为0.004Ib。

4.3 潜动

    当电压回路为115%额定电压,电流回路无电流时,电能表的测试输出不应产生多于1个的脉冲。

4.4 工作电压范围

    正常工作电压:0.9~1.1额定电压

23

03.00

(当前)总有功需量

XX.XXXX kW

*


A010

3

24

03.01

(当前)有功总需量发生时间

MM.DD.HH.MM

*


B010

4

25

03.04

(上月)总有功需量

XX.XXXX kW

*


A410

3

26

03.05

(上月)有功总需量发生时间

MM.DD.HH.MM

*


B410

4

27

03.08

(上上月)总有功需量

XX.XXXX kW

*


A810

3

28

03.09

(上上月)有功总需量发生时间

MM.DD.HH.MM

*


B810

4

29

05.00

当前第1时段起始时间及费率

01—XXXX






05.01

当前第2时段起始时间及费率

02—XXXX






05.02

当前第3时段起始时间及费率

03—XXXX






05.03

当前第4时段起始时间及费率

04—XXXX






05.04

当前第5时段起始时间及费率

05—XXXX






05.05

当前第6时段起始时间及费率

06—XXXX






05.06

当前第7时段起始时间及费率

07—XXXX






05.07

当前第8时段起始时间及费率

08—XXXX






05.08

当前第9时段起始时间及费率

09—XXXX






05.09

当前第10时段起始时间及费率

10—XXXX







最近1次编程时间

MM.DD.HH.MM

*


B210

4



编程次数

NNNN

*


B212

2



最大需量周期

MIN

*


C111

1



滑差时间

MIN

*


C112

1



循显时间

02-60

*

*

C113

1



1月历史电量


*


D120

20



2月历史电量


*


D121

20



3月历史电量


*


D122

20



4月历史电量


*


D123

20



5月历史电量


*


D124

20



6月历史电量


*


D125

20



7月历史电量


*


D126

20



8月历史电量


*


D127

20



9月历史电量


*


D128

20



10月历史电量


*


D129

20


极限工作电压:0.7~1.2额定电压

4.5 功耗

    电压回路功耗≤1.5W/5VA,电流回路功耗≤2VA

4.6 环境条件

    标准工作温度为-25℃~+55℃

    极限工作温度为-40℃~+70℃

    年平均相对湿度:≤75%

4.7 停电后数据保存有效期:≥10年

5. 功能及特点

5.1计量功能

5.1.1分时计量正向有功电能(反向计入正向),并存储其数据。

5.1.2电能量按总、尖、峰、平、谷分别累计、存储。

5.1.3通讯、时段切换、反复断电、上电都不影响电能表的计量准确性。

5.1.4电表内能存储前12个月的历史数据。电能量数据冻结转存日为每月1-28 日中任意指定日的任一个整点。

5.1.5断电后,所有存储数据不丢失,并能保持10 年以上。

5.2多费率功能

5.2.1可设置尖、峰、平、谷4种费率,10个日时段。时段最小间隔为1分钟,时段可跨越零点,设置时从小到大排列。

5.2.2任意时段的起始及终止的实际时间和预置时间误差<5s。

5.2.3电能表采用硬件时钟电路,并具有温度补偿电路,以保证在正常工作环境下,时钟误差控制在30s/月之内,内置时钟具有日历、计时、闰年自动切换功能。采用独立锂电池为时钟供电,以便断电后维持时钟工作,电池容量≥1.0Ah,电池寿命在10年以上,且连续工作时间大于3年。

5.2.4具有广播校时功能。

5.3显示功能

5.3.1采用宽温大液晶方式显示各类信息;电能量显示位数为6为整数,2为小数。

5.3.2具有参数自动轮显功能,轮显时间10秒和轮显项数据可设置,最多可

设置32项。

5.3.3。具有停电按键轮显功能,按键轮显时间同轮显时间,过20秒无按键则液晶自动灭。

附录1:通讯标识码.

备注:费率1、2、3、4分别对应费率尖、峰、平、谷。


轮显

编码

显示

序号

数据项名称

数据格式

通讯

标识

数据

长度

1

01.00

时间

hh:mm:ss

*

*

C011

3

01.01

日期

YY:MM:DD:WW

*

*

C010

4

2

01.02

表号(低位)

NNNNNN

*

*

C032

3

01.03

表号(高位)

3

01.04

自动抄表日期

DD.HH

*

*

C117

2

4

01.05

电表常数(有功)

XXXXXX

*


C030

3

5

02.00

(当前)有功总电能

XXXXXX.XXkWh

*


9010

4

6

02.01

(当前)费率1尖有功电能

XXXXXX.XXkWh

*


9011

4

7

02.02

(当前)费率2峰有功电能

XXXXXX.XXkWh

*


9012

4

8

02.03

(当前)费率3平有功电能

XXXXXX.XXkWh

*


9013

4

9

02.04

(当前)费率4谷有功电能

XXXXXX.XXkWh

*


9014

4



(当前)有功数据集合

总尖峰平谷集合

*


901F

20

10

02.05

(当前)反向有功总电能

XXXXXX.XXkWh

*


9020

4

11

02.11

(上月)有功总电能

XXXXXX.XXkWh

*


9410

4

12

02.12

(上月)费率1尖有功电能

XXXXXX.XXkWh

*


9411

4

13

02.13

(上月)费率2峰有功电能

XXXXXX.XXkWh

*


9412

4

14

02.14

(上月)费率3平有功电能

XXXXXX.XXkWh

*


9413

4

15

02.15

(上月)费率4谷有功电能

XXXXXX.XXkWh

*


9414

4



(上月)有功数据集合

总尖峰平谷集合

*


941F

20

16

02.16

(上月)反向有功总电能

XXXXXX.XXkWh

*


9420

4

17

02.22

(上上月)有功总电能

XXXXXX.XXkWh

*


9810

4

18

02.23

(上上月)费率1尖有功电能

XXXXXX.XXkWh

*


9811

4

19

02.24

(上上月)费率2峰有功电能

XXXXXX.XXkWh

*


9812

4

20

02.25

(上上月)费率3平有功电能

XXXXXX.XXkWh

*


9813

4

21

02.26

(上上月)费率4谷有功电能

XXXXXX.XXkWh

*


9814

4



(上上月)有功数据集合

总尖峰平谷集合

*


981F

20

22

02.27

(上上月)反向有功总电能

XXXXXX.XXkWh

*


9820

4



5.4通讯功能

5.4.1可通过手持终端或PC机进行红外通讯或RS485通讯,完成编程设置和抄表。

5.4.2 RS485接口与电表内部实行电气隔离,并设计有防雷击电路。

5.4.3通讯规约参照DL/T645-1997规约。

5.5输出功能

5.5.1具有有功脉冲测试口输出功能(满足远动脉冲输出要求,脉宽为80ms±20ms)。

5.5.2具有时钟输出功能。在市电供电时,时钟输出端子上输出1秒信号,此信号光电隔离,供检测用(可选项)。

5.5.3具有RS485输出功能,可实现RS485集中抄表。

5.6事件记录功能

5.6.1可记录当前和上2月总最大有功需量,及发生时间。

5.6.2最近1次编程时间和编程次数

6.安装与接线方法

6.1 仪表在出厂前经检验合格后并加铅封。在安装使用前,应检查铅封是否完好,铅封完好即可安装使用,对无铅封或储存时间过长的仪表,应请有关部门重新检验,合格后方可安装使用。

6.2 电能表可安装在室内或室外使用,安装电表的底板应固定在坚固的耐火墙上,空气中无腐蚀性气体,确保安装使用安全可靠。

6.3 电能表应按照接线盒上的接线图进行接线,最好用铜接线头接入。端钮盒内

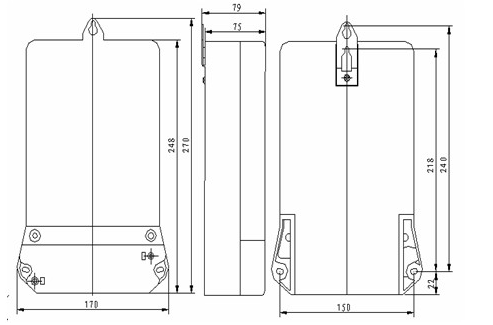

6.7 外形及安装尺寸图


7 运输与储存

7.1 电能表运输和拆封不应受到剧烈冲击,应根据JB/T 9329-1999《仪器仪表运输、运输贮存基本环境条件及试验方法》的规定运输和储存,并按包装箱上的要求放置。

7.2 保存电能表应在原包装内,储存环境温度为-25℃~+70℃,平均相对湿度不超过75%,储存环境中无腐蚀性气体,应防潮。

7.3 电能表在仓库里保存,应放在台架上,叠放高度不超过5箱,拆箱后,单只包装的电能表叠放高度不超过10只。

7.4 在搬运、取用、安装过程中受到剧烈撞击或高空跌落造成外壳有明显损毁痕迹时,请不要对该表加电,并尽快联络供应商。

8 保修期限与售后服务

   电能表自出厂之日起18个月内,在用户遵守说明书中规定要求,并在铅封完整的条件下,若发现电能表不符合所属产品标准所规定的要求时,本公司予以免费修理或更换。



螺钉应拧紧,避免因接触不良引起烧毁。

6.4 电能表正确接线,通电后即可进入正常运行状态,在使用中发现有异常现象,用户不能私自拆卸,应请有资格的专业人员进行处理。
