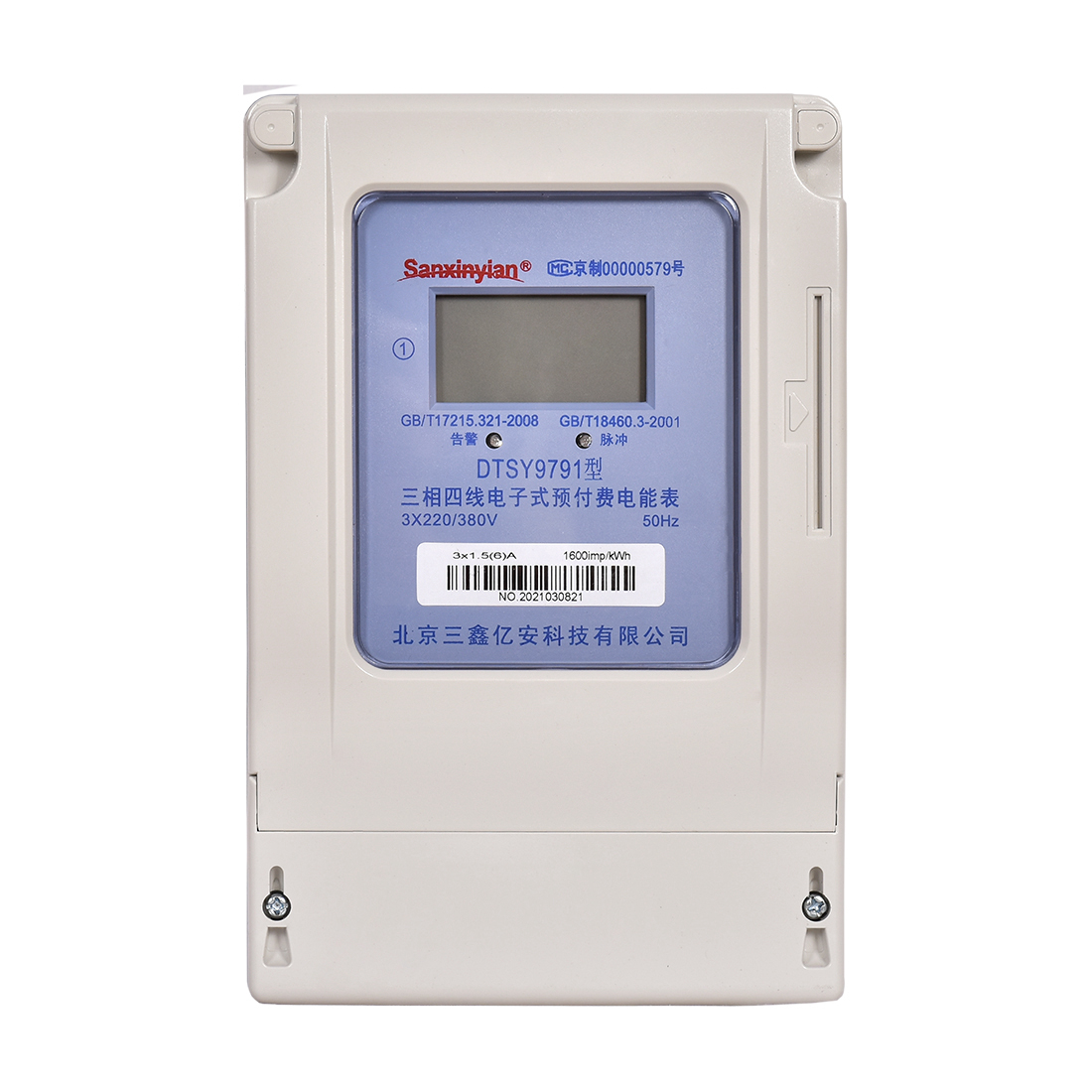

电子式三相四线预付费电能表(DTSY9791)

2019-2-16 14:05:25


一、用途、特点和适用范围

     DTSY9791、DSSY9791型系列三相电子式预付费电表(下称电表),符合GB/T17215.321-2008和GB/T18460.3-2001标准,用先进的单片机处理系统进行数据的采集、处理和保存。其用途是计量额定频率为50Hz或60Hz的三相交流有功电能。

    主要特点:应用计算机管理,先购电后用电;在额定电流范围内能限制最大使用功率(由供电部门限定);一表一卡,专卡专用,失卡不失电,补卡再用;电卡能双向传递数据;能自动断电告警用户购电;电量为零时,自动拉闸断电;并具有一定的防窃电软件设计等。

    本电表适用于环境温度为-25℃~+55℃,相对湿度不超过85%。

二、规格型号及技术指标

2.1 规格型号

型  号

准确度等  级

参比电压Un

额定

电流Ib

接入

方式

仪表常数imp/kWh

DTSY9791

DSSY9791

1

3×220/380V

3×380V

1.5(6)A

互感式

1600

5(20)A

直接式

400

10(40)A

直接式

400

15(60)A

直接式

400

20(80)A

直接式

400

2.2 基本误差(平衡负载误差极限)


负 载

功率因素(COSΦ)

基本误差(%)

直接接通仪表

经互感器仪表

1

2

0.05Ib≤I<0.1Ib

0.02Ib≤I<0.05Ib

1.0

±1.5

±2.5

0.1Ib≤I≤Imax

0.05Ib≤I≤Imax

1.0

±1.0

±2.0

0.1Ib≤I<0.2Ib

0.05Ib≤I<0.1Ib

0.5(感性) 0.8(容性)

±1.5

±2.5

0.2Ib≤I≤Imax

0.1Ib≤I≤Imax

0.5(感性) 0.8(容性)

±1.0

±2.0


注:(Ib 额定电流  Imax最大电流)

2.3 启动

    在参比电压,参比频率及COSφ=1.0的条件下,负载电流为0.004Ib(1级)、0.005Ib(2级)仪表应能连续计量电量。

2.4 潜动

电压回路加额定电压115%,电流线路中无电流时,仪表的测试输出不应产生多于一个的脉冲。

2.5 电压范围

正常工作电压:  0.9Un-1.1Un

极限工作电压:  0.8Un-1.15Un

2.6 功耗

电压线路功耗:  ≤3W/12VA

电流线路功耗:  ≤4VA



三、主要结构及工作原理

    DTSY9791、DSSY9791型系列三相电子式预付费电能表是采用进口专用大规模集成电路,16位A/D转换、数字乘法器、应用数字采样处理技术及SMT工艺制造的新型仪表。

3.1工作原理

   电能表由分压器取得电压采样信号,电流互感器取得电流采样信号,经乘法器得到电压电流乘积信号,再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。



3.2数据处理

    电能计量脉冲经光电耦合器送CPU处理,运算后存储于非易失EEPROM中。由计算机管理信息系统,通过IC卡读写器,写入一定电量和监控要求的IC卡输入表内微处理器系统,经CPU运算后,提供显示、报警、切断状态信号。

四、安装与使用

    4.1 电表在出厂时经检验合格,并加封铅印,可安装使用,如无铅封或贮存过久,应请有关部门重新校验加封,方可安装使用。

    4.2 电表应垂直、不倾斜安装在干燥通风的地方,安装电表的底板应固定在坚固耐火,不易振动的墙上,电表高度约1.8m左右。

    4.3 按线路图接线,拧紧接线螺钉,并紧固一下端扭盒内连接板。

4.4经互感器接入式电表其示数须乘以变比后,才是实际电能数。

4.5 一表一卡:用户持有的IC卡不能互换,遗失时应到供电部门(即售电处)补购一张。

4.6 购电准备:用户须将IC卡插入卡座一次,便于将表内数据送回计算机数据库。

4.7 购电方式:售电时,将IC卡插入IC卡读写器,同时操作计算机,将用户编号,预购电量,限容方式及限定功率等加密写入IC卡。

    4.8电卡使用:将购电卡插入卡座内,如是有效卡,则电表自动将数据读入表内,LCD表显示屏依次显示:购电量、总购电量、电表次数、报警电量、赊欠限量、限容功率。然后取卡,妥善保存电卡。

4.9 运行显示:电表运行过程中,液晶屏轮流显示表内剩余电量及总用电量。

4.10 超容报警:电表运行过程中,如“报警指示灯”快速闪烁显示,则警告用户已超容用电;如该用户被设置为超容断电限容方式,则超容用电30秒后,将拉闸3分钟,并以倒计时方式显示(180秒)恢复供电时间;如用户插卡响应可立即恢复供电。

4.11 囤积限量:如果购电量+剩余电量>囤积电量(10000kWh),则购

电量不读入,显示器显示“剩余限量”提示,卡内电量仍有效。

    4.12 预警提醒:当表内剩余电量小于“报警电量”的2倍时,“报警指示灯”将闪烁(间隔为1秒)显示提醒用户购电,此时如用户插卡响应,“报警指示灯”闪烁间隔变为2秒,可以避免断电警告。

4.13 断电警告:如在预警提醒时用户未插卡响应,则当剩余电量为用户约定的报警电量(或本次购电量的10%)时,电表拉闸断电警告,显示“拉闸”提示符,此时将IC卡在卡座上插一次即恢复供电。如果拉闸后找不到本表IC卡,可借用邻居IC卡插入,以恢复供电。

4.14 购电提醒:当表内剩余电量小于“报警电量”时,“报警指示灯”将常亮提醒。

4.15 故障申报:剩余电量显示为零或负值时,显示“拉闸”提示符,如电表仍继续运行,用户应立即购电,并主动向供电部门反映情况。



五、运输和存贮

8.1  产品在运输和拆封时不应受到剧烈冲击,并根据 GB/T15464-1995《仪器仪表包装通用技术条件》规定运输和存贮。

  8.2  电能表应保存在原包装内,环境温度为-25℃―+70℃ ,相对湿度不超过95%,空气中无腐蚀性气体。

8.3  电能表贮存应放在台架上,叠放高度不超过5箱,拆箱后单只包装的电表叠放高度不得超过10只。

  8.4  包装拆封不易贮存。



六、保证期限

电表自出厂日期起18个月内,如用户遵守本说明书规定要求,并在制造厂铅封完整的情况下,发现电表不符合技术要求时,制造厂给予免费修理或更换。
