预付费电表主要结构及工作原理

2019-2-15 16:08:09

预付费电表主要结构及工作原理

1.主要结构

采用了阻燃ABS外壳,坚固、密封、屏蔽性好。

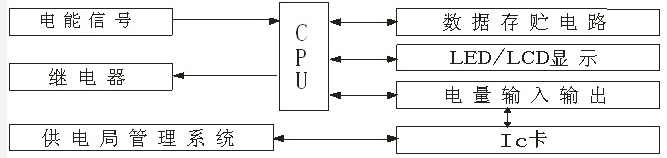

2.工作原理图


电能表由分压器取得电压采样信号,分流器取得电流采样信号,经乘法器得到电压电流乘积信号,再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲,通过分频,驱动步进电机计量电度。


3.数据处理

电能计量脉冲经光电耦合器送CPU处理,运算后存储于非易失EEPROM中。由计算机管理信息系统,通过IC卡读写器,写入一定电量和监控要求的IC卡输入表内微处理器系统,经CPU运算后,提示显示、报警、切断状态信号。
